Análise de Vibração

O principio da análise de vibração é que a menor anomalia em um sistema dinâmico causa variações na intensidade das vibrações do sistema. Em alguns casos, ocorrem picos de intensidade que excedem o nível de ruído normal do sistema.
O ensaio para vibrações mecânicas permite a detecção prematura de anomalias de operação em virtude dos vários tipos de problemas, tais como:

  • Análise de vibração;
  • Defeitos de rolamento;
  • Falta de balanceamento das partes rotativas;
  • Desalinhamento de juntas, rolamentos e polias;
  • Excentricidade;
  • Interferência;
  • Erosão localizada;
  • Abrasão;
  • Ressonância;
  • Folgas;
  • Outros.

Vibração é um movimento oscilatório em torno de um ponto referência, que pode ser medido por três grandezas que são:

  • Deslocamento (Envelope);
  • Velocidade;
  • Aceleração.

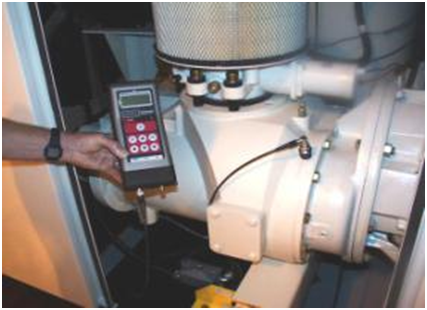

Analise de vibração em equipamentos



PRINCÍPIO

A menor anomalia em um sistema dinâmico causa variações na intensidade das vibrações do sistema.  Em alguns casos, ocorrem picos de intensidade que excedem o nível de ruído normal do sistema.

APLICAÇÕES



O ensaio para vibrações mecânicas, em muitas plantas, é um método indispensável para a detecção prematura de anomalias de operação em virtude dos vários tipos de problemas, tais como falta de balanceamento das partes rotativas, desalinhamento de juntas, rolamentos e polias, excentricidade, interferência, erosão localizada, abrasão, ressonância, folgas, etc..

O método tem se provado útil na monitoração da operação de máquinas rotativas (ventiladores, compressores, bombas, turbinas, etc.); na detecção e reconhecimento da deterioração de rolamentos; no estudo de mal funcionamento típicos em maquinaria com regime cíclico de trabalho, laminadores, prensas, etc.; e na análise de vibrações proveniente dos processos de trinca, notadamente em turbinas e outras máquinas rotativas.

A utilização do método proporciona uma grande confiabilidade na operação de instalações e na possibilidade de seu desligamento em tempo hábil antes do colapso, para substituição de peças desgastadas ; na usinagem mecânica com ferramentas, a medição das vibrações é essencial para a melhoria da qualidade final do produto;  na engenharia civil para o estudo do comportamento das estruturas sujeitas a carregamento provocados por um tráfego de alta velocidade, permitem evitar catástrofes maiores.





http://www.conerge-engenharia.com.br/datafiles/images/materia/102.jpg
dados importantes para análise de vibração do conjunto:

- descrição : ventilador
- motor GE – 200cv – 1785 rpm
- ventilador : acionamento por correias
- mancal SN 524
- rotação: 1632 rpm
- rolamento 22224 k C3 skf
- bucha: H 3124
